Блокировки в КРУ: как механика защищает персонал от ошибочных операций

Распределительное устройство среднего напряжения прощает очень немногое: одно неверное движение рукоятки способно вызвать дугу с температурой в несколько тысяч градусов. Поэтому при проектировании комплектных распределительных устройств инженеры исходят из простого и честного допущения — человек рано или поздно ошибётся. Усталость в конце смены, спешка при аварийном переключении, перепутанные ячейки в длинном ряду: причин много, а последствия одинаково тяжёлые. Задача блокировок — сделать опасную операцию физически невозможной, а не просто запрещённой инструкцией. Интересно, что идея «ключа, который нельзя вынуть» появилась ещё в 1920-х годах: британский инженер Джеймс Кастелл придумал систему замков, где ключ освобождается только после безопасного отключения оборудования, и этот принцип живёт в электроустановках до сих пор.

Какие ошибки должны предотвращать блокировки

Каждая блокировка в ячейке КРУ закрывает дорогу конкретному сценарию аварии, и большинство этих сценариев давно описаны в статистике несчастных случаев:

• Перемещение выкатного элемента под нагрузкой. Втулки и розеточные контакты не рассчитаны на разрыв тока, поэтому выкатить тележку при включённом выключателе означает получить открытую дугу прямо перед оператором.
• Включение заземлителя на шины под напряжением. Такая операция равносильна искусственному короткому замыканию и сопровождается мощным выбросом энергии в отсеке.
• Подача напряжения на заземлённый участок. Если забыть отключить заземляющие ножи, включение выключателя приведёт к аварии на всей секции шин.
• Открытие дверей отсеков под напряжением. Доступ к токоведущим частям должен появляться только тогда, когда они гарантированно обесточены и заземлены.
• Работа в промежуточном положении. Выключатель не должен включаться, пока тележка не зафиксирована в рабочем или контрольном положении.

Если внимательно посмотреть на этот перечень, становится понятно: блокировки защищают не оборудование, а прежде всего человека, который стоит перед фасадом ячейки.

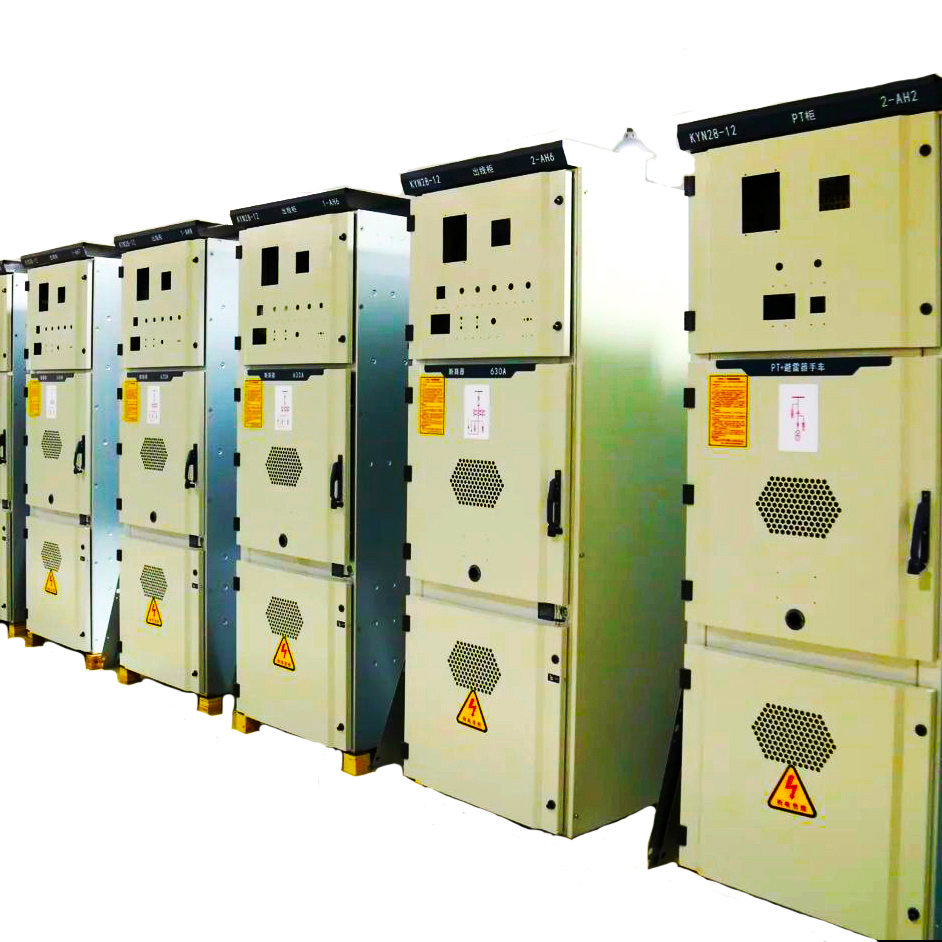

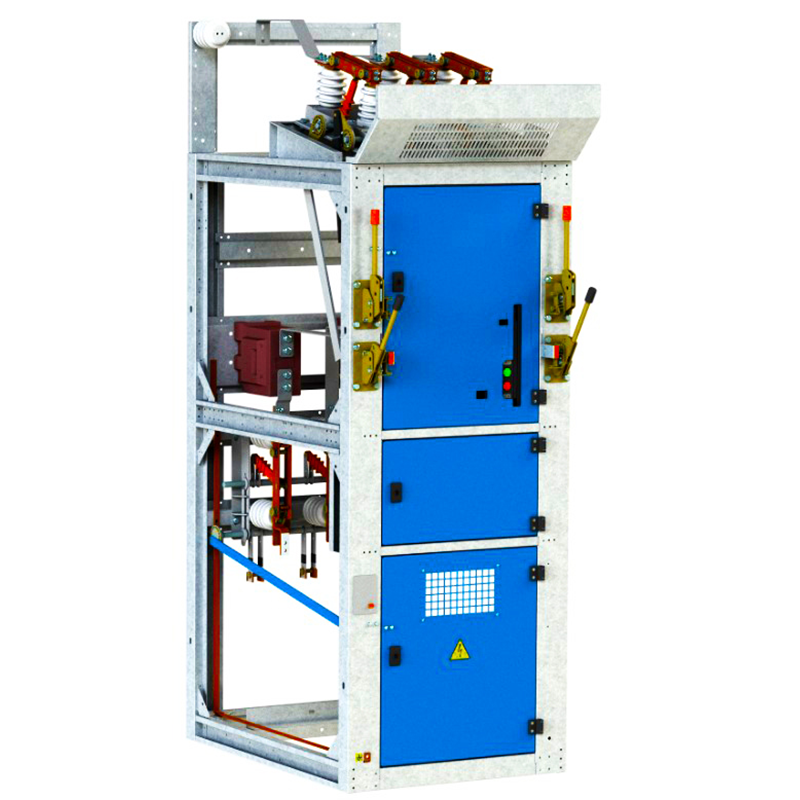

Как устроены механические блокировки

Механика ценится за то, что не зависит от оперативного тока, программного обеспечения и состояния вторичных цепей, поэтому именно она образует первый рубеж защиты:

• Вал блокировки выкатного элемента. Пока выключатель включён, рычажная система не позволяет вставить рукоятку перемещения или провернуть винт тележки.
• Связь заземлителя с положением тележки. Привод заземляющих ножей освобождается только в тот момент, когда выкатной элемент выведен в контрольное положение.
• Защёлки на дверях отсеков. Дверь кабельного отсека открывается лишь при включённом заземлителе, а заземлитель нельзя отключить при открытой двери.
• Автоматические шторки. При выкатывании тележки металлические шторки сами закрывают неподвижные контакты, исключая случайное касание шин.
• Ключевые замки. Ключ переходит от одного аппарата к другому только в безопасной последовательности, что особенно полезно для связанных между собой ячеек и трансформаторов.

Хорошая механическая блокировка ощущается оператором как «упор»: рукоятка просто не идёт дальше, и никакое усилие не позволяет нарушить порядок операций.

Электромагнитные блокировки и их проверка

Когда логика операций зависит от состояния соседних ячеек или других присоединений, одной механики становится недостаточно, и на помощь приходят электрические схемы:

• Электромагнитные замки. Устанавливаются на приводы заземлителей и разъединителей и разрешают операцию только при наличии сигнала от блок-контактов.
• Оперативная блокировка через блок-контакты. Цепи управления выключателем разрываются, если положение коммутационных аппаратов не соответствует безопасному состоянию.
• Взаимная блокировка вводов и секционного выключателя. Она исключает параллельную работу независимых источников там, где это не допускается схемой.
• Проверка при наладке и обслуживании. Каждая блокировка проверяется попыткой выполнить запрещённую операцию, а результаты фиксируются в протоколе.
• Строгий запрет на обход. Деблокирующий ключ хранится отдельно и используется только по распоряжению ответственного лица.

Опыт эксплуатации показывает, что самая опасная блокировка — та, которую однажды временно отключили и забыли восстановить.

Блокировки превращают сложную последовательность переключений в маршрут, с которого невозможно свернуть, и именно поэтому их качество так же важно, как номинальный ток или отключающая способность выключателя. Подобрать ячейки с продуманной системой механических и электромагнитных блокировок помогает электротехническая компания KazElectroSnab (https://kes.kz/): специалисты учитывают схему объекта, требования к безопасности персонала и условия будущей эксплуатации.
