Промышленная вентиляция — это не просто система труб и вентиляторов. Это сложная инженерная сеть, от которой зависит здоровье людей, сохранность оборудования и бесперебойность технологических процессов. В отличие от бытовых решений, здесь объёмы воздуха исчисляются десятками и сотнями тысяч кубометров в час, а требования к надёжности и безопасности на порядок выше. Монтаж таких систем требует специфических знаний, допусков и строгого соблюдения нормативов.
Проектирование и установка промышленной вентиляции в действующем цехе или на новом объекте — это всегда компромисс между эффективностью, стоимостью и доступным пространством. Нередко инженерам приходится встраивать громоздкие воздуховоды в уже существующие архитектурные решения, где каждый сантиметр на счету. И здесь важна не только геометрия сети, но и правильный подбор оборудования по давлению и производительности. Если где-то допустить ошибку, система будет либо шумной, либо бесполезной. Так что к процессу привлекают только специализированные организации, имеющие соответствующие свидетельства СРО. Для сложных объектов часто привлекают пск аксиома и подобные компании, которые специализируются на комплексных поставках и установке.
Как устроена система промышленной вентиляции
Любая промышленная система состоит из нескольких обязательных узлов. Первый — это воздухозаборное устройство или решётка, через которую поступает свежий воздух. Второй — фильтры и калориферы для очистки и подогрева в зимний период. Третий — вентилятор, создающий необходимое давление, и разветвлённая сеть воздуховодов, которая распределяет потоки по зонам.
Особенность промышленных объектов в том, что вентиляция часто работает в паре с местными отсосами. К примеру, над сварочными постами или станками с ЧПУ устанавливают вытяжные зонты или панели, которые удаляют вредные выделения непосредственно в месте их образования. Это позволяет снизить нагрузку на общеобменную систему и сэкономить энергоресурсы. При этом оба контура — и приточный, и вытяжной — должны быть сбалансированы. Если вытяжка будет мощнее притока, в цехе возникнет разряжение, двери начнут хлопать, а сквозняки нарушат технологию. Если наоборот — избыточное давление начнёт выдавливать пыль и запахи наружу.
Помимо воздуховодов, в схему включают шумоглушители, виброизоляторы и системы автоматики. Вентилятор — штука громкая, особенно если это центробежная машина с лопатками назад. Без шумоглушения работать рядом с таким агрегатом невозможно. А автоматика управляет частотными преобразователями, клапанами и датчиками. В некоторых современных проектах всё завязано на контроллеры, которые регулируют обороты вентилятора в зависимости от концентрации углекислого газа или температуры. Это не просто удобно, это реальная экономия электричества, которая окупает модернизацию за пару сезонов.
Основные этапы монтажа промышленной вентиляции
Процесс установки всегда начинается с детального изучения планировки и технологии производства. Без этого нельзя определить, где нужен приток, а где — локальная вытяжка. После этого разрабатывается проект, в котором прописываются сечения воздуховодов, типы фасонных частей, мощность нагревателей и вентиляторов. Следом идёт подготовка проёмов в стенах и перекрытиях, если речь о капитальном строительстве.
Монтаж проходит в строгой последовательности. Сначала монтируют самое тяжёлое — вентиляционные агрегаты и калориферные установки. Их ставят на фундамент или прочные металлические рамы с виброизоляцией. Потом прокладывают магистральные воздуховоды — обычно это прямоугольные короба большого сечения или круглые трубы с фланцевыми соединениями. Затем устанавливают ответвления к рабочим зонам, диффузоры, решётки и местные отсосы. И наконец — автоматика, электропроводка и пусконаладка.
На каждом этапе проводят промежуточные испытания. Проверяют герметичность фланцев, сопротивление сети, соответствие фактической производительности проектной. Бывает, что после установки вентилятор показывает одни цифры, а реальный воздухообмен — совершенно другие. Чаще всего проблема в изгибах воздуховодов или в неправильно подобранном диффузоре. Иногда достаточно отрегулировать дроссель-клапаны, чтобы исправить ситуацию. Но лучше не допускать таких переделок, поэтому предварительные расчёты делают с запасом по давлению 10–15%.
Требования к воздуховодам и креплениям
Материал воздуховодов зависит от агрессивности среды. В обычных цехах используют оцинкованную сталь. В помещениях с высокой влажностью или химическими испарениями — нержавейку или даже пластик с антистатическим покрытием. Толщина металла тоже варьируется: для магистралей диаметром больше метра она может достигать 1,5–2 миллиметров, чтобы короб не "хлопал" от пульсаций воздуха.

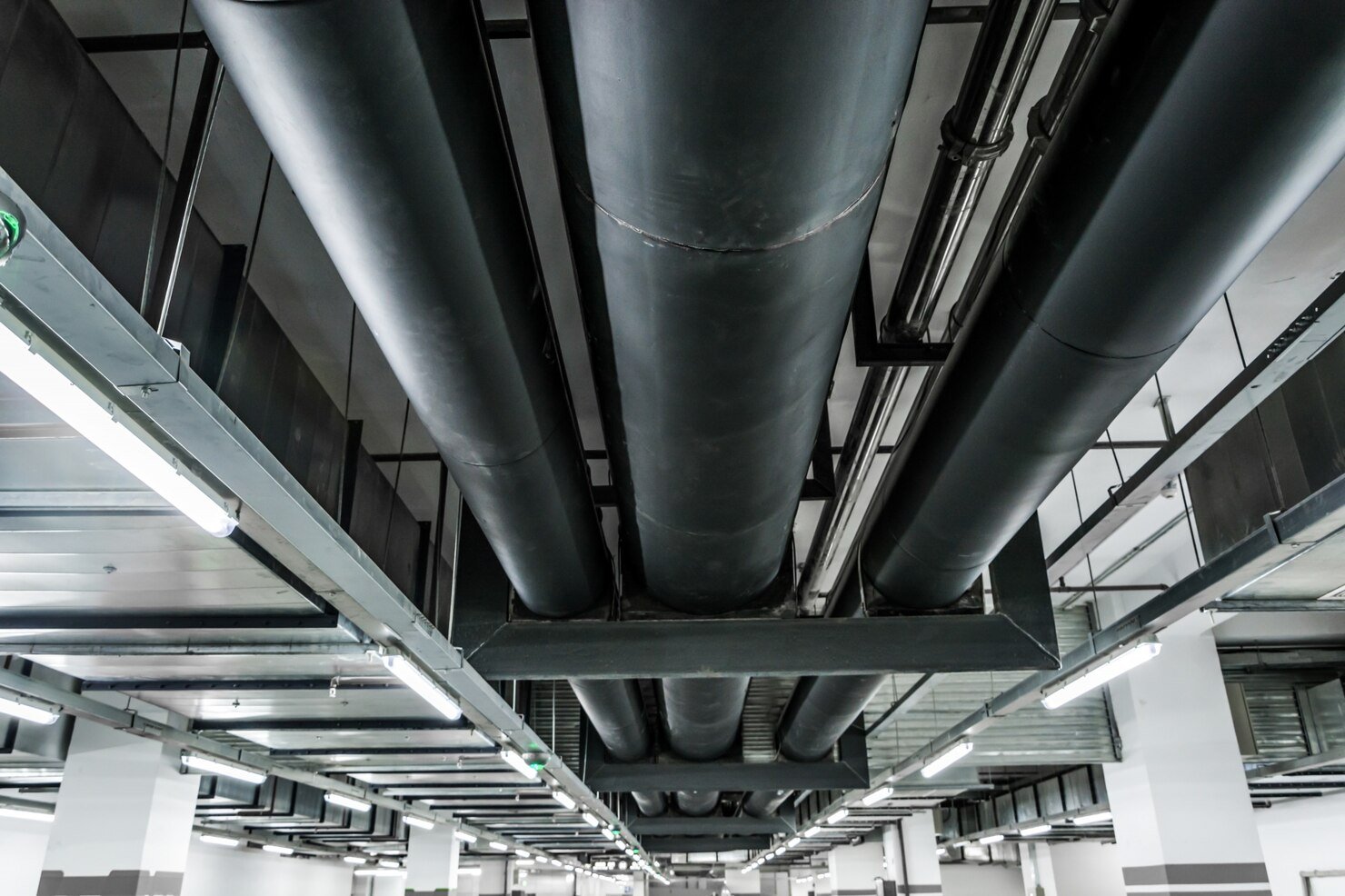

Крепления — ещё один важный момент. Воздуховоды подвешивают на шпильках с траверсами или на кронштейнах к стенам. Шаг креплений рассчитывают так, чтобы провес не превышал допустимых значений. Для круглых труб это обычно 3–4 метра, для прямоугольных — 2–3 метра. Но при высокой температуре воздуха или вибрации шаг уменьшают. Нередко используют хомуты с резиновыми прокладками, чтобы снизить передачу шума на несущие конструкции. И да, все болтовые соединения обязательно дотягивают динамометрическим ключом — простая затяжка "на глаз" здесь недопустима.
Кроме того, в промышленной вентиляции особо следят за пожарной безопасностью. Воздуховоды, проходящие через стены и перегородки, снабжают огнезадерживающими клапанами. В случае пожара они перекрывают сечение и не дают огню распространяться по вентиляционным каналам. Эти клапаны, как и вся автоматика, требуют регулярного обслуживания и проверок, но это уже к разделу эксплуатации.
Нюансы пусконаладки и регулировки
После того как всё смонтировали, начинается самый ответственный этап — наладка. Включается вентилятор, и специалисты замеряют расходы воздуха в каждой точке. Используют анемометры и трубки Пито. По результатам замеров регулируют шиберы или балансировочные клапаны, чтобы добиться проектных показателей. Это кропотливая работа, потому что изменение потока в одной ветке всегда влияет на соседние.
Кстати, частотные регуляторы сильно облегчают этот процесс. Если установить их на вентилятор, можно плавно менять производительность, не трогая механические заслонки. Но для этого нужно правильно зашить алгоритм управления в контроллер. Часто настройка автоматики занимает больше времени, чем вся механическая часть. Здесь важно выставить не только параметры температуры и давления, но и временные задержки включения, режимы работы вентилятора, защиту от обмерзания калорифера.
Бывает, что при пуске выявляются дефекты сварных швов или неплотности во фланцах. Воздух находит малейшие щели, и система свистит или теряет до 20% расхода. Такие места отмечают мелом и после остановки заваривают или уплотняют герметиком. После повторного запуска проверяют всё заново. И так до тех пор, пока все параметры не сойдутся с допуском в 5%.
Распространённые ошибки при монтаже
При всей серьёзности подхода, ошибки случаются. Самая частая — неправильное расположение воздухозаборной решётки относительно источников выбросов. Если забор делать с наветренной стороны трубы или рядом с вытяжным зонтом, то будет эффект "закольцовки" — вытянули грязный воздух и тут же подмешали обратно. Это перерасход энергии и вред для здоровья.
Вторая по частоте — игнорирование температурных расширений. Длинные воздуховоды в горячих цехах "гуляют" при нагреве. Если не сделать компенсационные вставки или подвижные опоры, короб деформируется, нарушается герметичность фланцев. Потом зимой добавятся проблемы с конденсатом на холодных участках, и вода капает прямо на оборудование.
Третья ошибка — экономия на шумоглушителях. Кажется, что можно снизить шум за счёт меньшей скорости воздуха или изоляции помещения. Но на практике, если вентилятор давит 1000 Па, аэродинамический шум проникает через стены и раздражает персонал. Потом ставят глушители уже после монтажа, перекраивая трассу, и это влетает в копеечку.
Ну и четвёртое — забывают про обслуживание в проекте. Фильтры, узлы поворота, камеры для чистки — всё это должно быть доступно. Если спроектировать сеть так, что для замены фильтра нужно разбирать полцеха, это называют "проектной ошибкой". Опытные монтажники всегда оставляют технологические люки и съёмные панели.
Обслуживание и эксплуатация после монтажа
Смонтировали, запустили — и на этом работа не заканчивается. Любая промышленная вентиляция требует планового техобслуживания. Раз в квартал проверяют натяжение ремней вентилятора (если они есть), состояние подшипников и креплений. Раз в полгода чистят фильтры, калориферы и осушают дренажные поддоны. Ежегодно проводят контрольные замеры расхода и герметичности.
Затягивать с обслуживанием нельзя. Забитые фильтры ведут к падению производительности и перегреву двигателя. Ослабший ремень проскальзывает и снижает обороты. А скопившаяся пыль на лопатках нарушает балансировку, появляется вибрация. В итоге — дополнительный расход энергии и износ. По статистике, правильно обслуживаемая система служит на 30–40% дольше, чем та, о которой вспоминают только при поломке.
Но если наладка была сделана качественно, а автоматика корректно настроена, то вмешательства требуются минимальные. Современные контроллеры сами сигнализируют о засорении фильтров или об обрыве ремня. Главное — не игнорировать эти сигналы. И всё будет работать годами, обеспечивая чистый воздух и стабильные условия труда.
